FPGA复习资料
本复习资料由 wykcat 总结。想要更多其它资料请前往吾猫的猫窝。
在此特别感谢 CaptainLi，Golden 在制作本份文档中所作出的特别贡献。

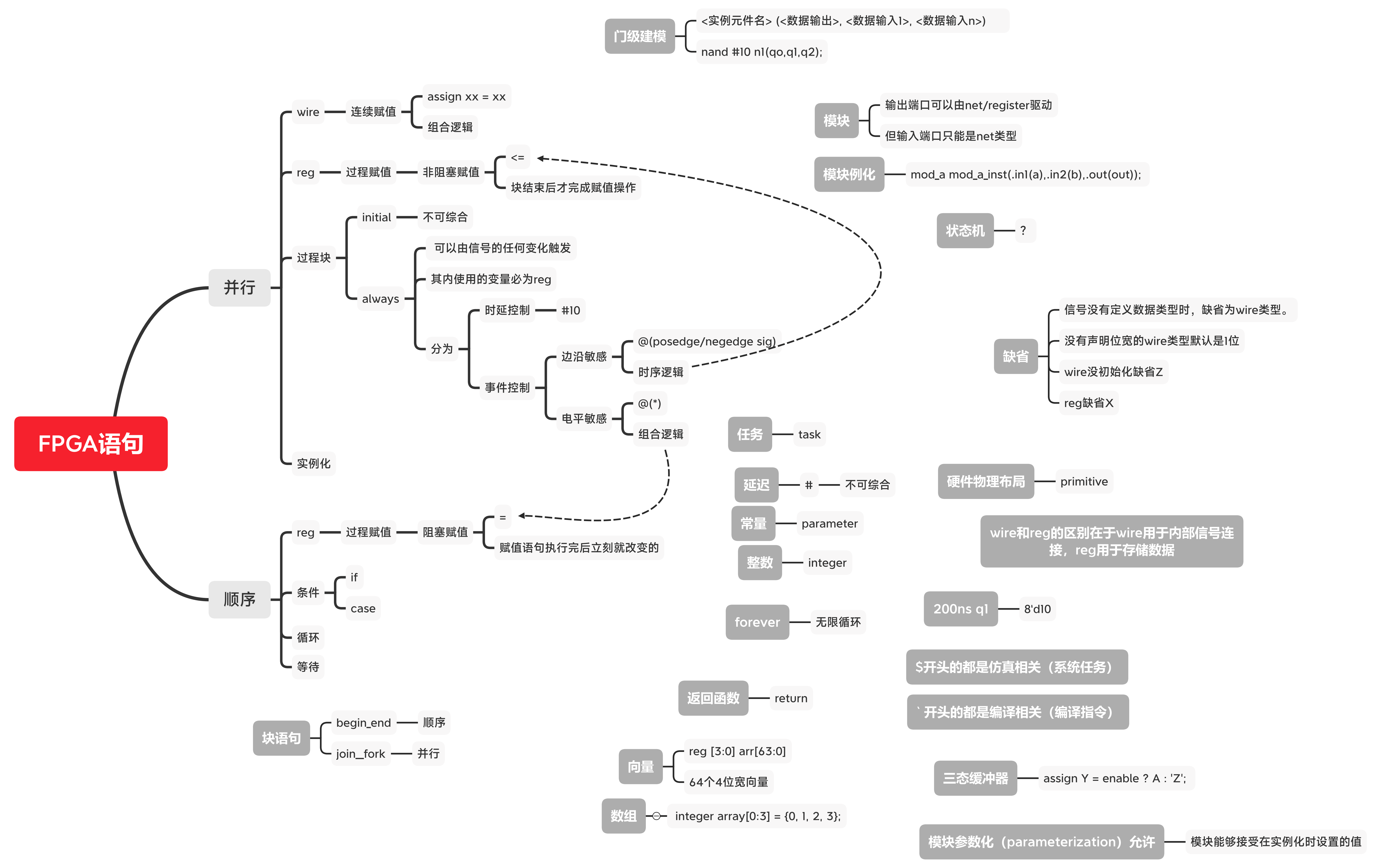

思维导图
一、单选题（仅给出答案）
在Verilog中，哪个关键字用于定义模块的开始：module。
Verilog是一种用于描述数字电路的语言，它是一种：硬件描述语言/高级语言。
Verilog的设计单元包括：模块（记这个就行了），端口，参数，实例，连续赋值语句，过程块，任务和函数。
Verilog的赋值语句中，”=”表示：阻塞赋值。”<=”表示：非阻塞赋值。
Verilog中的always块用于：顺序执行代码块。
在Verilog语言中，a = 4’b1011，那么^a = 1’b1。（按位异或的计算）
一个 8位二进制加法计数器， 初始状态为 00000000， 问经过 268个输入脉冲后， 此计数器的状态为：00001100。（溢出位舍去）
下列标识符中，9moon是不合法的标识符。（标识符必须以字母或下划线开头，后面可以是字母、数字或下划线的组合；标识符不能是Verilog中的关键字或保留字，如
module、always等）下列语句中，不属于并行语句的是：case语句。
已知 “a =1’b1; b=3’b001;”那么 {a,b} ＝ 4‘b1001。（拼接操作）
关于过程块以及过程赋值描述中，下列正确的是：在过程赋值语句中表达式左边的信号一定是寄存器类型。
Verilog 语言与 语言的区别，不正确的描述是：Verilog 语言源于 C 语言，包括它的逻辑和延迟。
下列模块的例化正确的是： Mydesign design(.sin(sin), .sout(sout))。
下列 Verilog HL语言中寄存器类型数据定义与注释矛盾的是： reg {1:5} dig //dig 为 4 位寄存器。
下列关于非阻塞赋值运算方式(如 b<=a)说法错误的是： b 的值在赋值语句执行完后立刻就改变的。
下列关于阻塞赋值运算方式(如 b=a)说法错误的是：在“always”模块中的 reg 型信号都采用此赋值方式。
assign s= (a >=2 ) ? 1 : (a < 0) ? 2: 0 ：a=2。（题库是这么判的，但显然题不全 o.O）
在 Verilog HDL 语言中的位拼接运算符是：{ }。
Verilog中用于表示逻辑非的关键字是：!。
Verilog中，用于声明输入端口的关键字是：input。
在Verilog中，哪个操作符用于表示逻辑与：&&。
哪个关键字用于在Verilog中声明一个寄存器类型的变量： reg。
在Verilog中，哪个语句用于描述顺序执行的操作： begin-end。
Verilog中，哪个语句用于条件判断：if-else。
Verilog中用于描述组合逻辑的关键字是：assign。
Verilog中，哪个关键字用于定义模块的结束： endmodule。
Verilog中，哪个关键字用于定义任务： task。
Verilog中，哪个关键字用于定义时间延迟： #。
在Verilog HDL的逻拇运算中，设=8’b11010001,=8’b00011001,则表达式”&”的结果为：8’b00010001。
已知=3’b110,=3’b000,则||结果为：1。
Verilog HL定义了一系列保留字，叫做关键词，指出下列哪一个不属于关键词：Wire。
没有声明位宽的wire类型默认是 1 位。
由于线网类型代表的是物理连接线，因此它不存贮逻辑值，必须由器件所驱动。当一个wire类型的信号没有被驱动时，缺省值为 Z。
信号没有定义数据类型时，缺省为 wire 类型。
寄存器类型在赋新值以前保持原值。
输出端口可以由net/register驱动，但输入端口只能是 net 类型。
reg类型的数组通常用于描述存储器，reg[15:0]MEM[0:1023];定义存储器字的位宽为：16。
下列关于同步有限状态机的描述错误的是：状态是否变化要根据输入信号，只要输入条件满足，就会立刻转入到下一 个状态。
下列关于流水线的描述错误的是：增加流水线长度可以节省更多延迟，流水线越长，首次延迟越大，系统频 率就会降低。
以下关于Top-own的设计方法不正确的描述是： Top-Down设计中的系统总体仿真与所选工艺有关。
always begin 5 clk=0；10 clk=~clk; end产生的波形：占空比1/3。
时间尺度定义为`timescale 10ns/100ps，时间精度100ps。
可综合代码中下列说法正确的是： 不能出现“# d”延时控制语句。
下列语句中，不属于并行语句的是：case语句。
Verilog中，用于声明常量的关键字是： parameter。
在Verilog中，哪个符号用于注释单行： //。
Verilog中，哪个操作符用于按位与运算：&。
Verilog中用于声明整数的关键字是： integer。
Verilog中，哪个操作符用于逻辑或运算： ||。
在Verilog的always块中，哪个关键字用于定义时钟的上升边沿触发： posedge。
在Verilog中，哪个符号用于表示按位或操作：|。
Verilog中，哪个关键字用于定义无限循环： forever。
Verilog中，哪个操作符用于按位异或运算：^。
在Verilog的函数定义中，哪个关键字用于返回函数的值： return。
Verilog中的数据类型wire和reg的区别在于： wire用于内部信号连接，reg用于存储数据。
如下程序代码，200ns后，信号q1的值为8’d10。
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
module test;
reg
[7:0]data;
reg clk;
initial
begin
clk = 0;
#10 data = 8’d10;
#20 data = 8’h15;
#40 data = 8’h25;
end
always #5 clk = ~clk;
reg [7:0] q1,q2,q3;
always @ (posedge clk)
begin
q2 = q1;
q1 = data;
q3 = q2;
end
endmodule在Verilog中，哪个关键字用于定义在仿真过程中值可以改变的变量：reg。
在Verilog中，always块的触发条件是什么：可以由信号的任何变化触发。
在Verilog中，以下哪个选项正确地实现了一个2输入N门的行为： assign Y = A & B。
在Verilog中，向量的位宽和方向如何定义：{高位:低位}名称。
在Verilog中，哪个关键字用于创建只在指定条件下激活的过程块：always。
以下哪个选项是Verilog中合法的向量声明：wire [3:0] vect。
在Verilog中，initial块是如何执行的： 仅在仿真开始时执行一次 。
在Verilog中，$finish是用来做什么的：结束仿真。
哪个关键字用于在Verilog中定义一个时序逻辑块： always @(posedge clock)。
Verilog中的三态缓冲器是如何表示的： assign Y = enable ? A : ‘Z’。
在Verilog中，哪个关键字表示敏感列表中的任意变化：*。
哪种类型的赋值在Verilog中用于组合逻辑： Blocking。
在Verilog中，哪个关键字用于指定模块的输出： output。
Verilog中的模块实例化和连接正确的方式是什么： 模块名 实例名(端口连接)。
在Verilog中，如何注释一段代码： // This is a comment /* This is a comment */ 。
Verilog中的$monitor语句是用来做什么的： 监控变量的变化并打印。
在Verilog中定义一个名为“counter”的模块，其端口列表中没有端口的语法是：module counter()。
在Verilog中，连续赋值语句是什么：assign。
在Verilog中，如何声明一个带有8位宽并初始值为0的寄存器变量： reg [7:0] var = 0。
在Verilog中定义一个参数化模块时使用的关键字是什么： parameter。
如何在Verilog中表示十六进制数5： 8’h5。
在Verilog中，正确的方式来声明一个具有3个输入和1个输出的异或门是什么： xor (output, input1, input2, input3)。
在Verilog中，哪个语句用于条件编译：`ifdef。
在Verilog中，如何正确初始化一个具有4个元素的整数数组： integer array[0:3] = {0, 1, 2, 3}。
哪个Verilog构造用于描述硬件的物理布局： primitive。
在Verilog中，一个模块可以如何引用另一个模块： 通过实例化。
Verilog中的$time系统函数是用来做什么的：返回仿真的当前时间。
哪个Verilog操作符用于位宽减少的逻辑或：|。
在Verilog中，如何表示一个模块的端口既可以是输入也可以是输出： inout。
哪个关键字在Verilog中用于指示一个块仅在仿真开始时执行一次：initial。
在Verilog中，哪个关键字用来描述一个可以在仿真期间多次执行的代码块： always。
哪个Verilog构造用于基于表达式的值选择一个执行语句：case。
Verilog中的模块参数化（parameterization）允许做什么：使模块能够接受在实例化时设置的值。
在Verilog中使用$stop和$finish有什么区别：$stop暂停仿真，$finish终止仿真。
Verilog的generate语句用于什么： 根据条件生成代码。
如何在Verilog中声明一个内部使用的局部参数：localparam。
在Verilog中，用于描述一个模块能够处理的信号边缘类型（如上升沿或下降沿）的关键字是： posedge / negedge。
如何在Verilog中声明一个模拟时钟信号： always #10 clk = !clk。
在Verilog中，具有默认值的case语句应该使用哪个关键字：default。
Verilog中的“task”和“function”有何不同： task可以有多个输出，而function只能有返回值。
FPGA 是指什么： Field Programmable Gate Array。
Verilog 是一种什么类型的语言： 高级硬件描述语言。
Verilog 中的非阻塞赋值（<=）和阻塞赋值（=）的区别是什么：非阻塞赋值可以并行执行，阻塞赋值按顺序执行。
FPG 中的时钟资源通常由什么提供：振荡器。
Verilog 中的 always @(A or B) 表示什么意思：当 A 或 B 的值发生变化时触发。
FPGA 的配置信息通常存储在一种叫做Flash的非易失性存储器中。
块语句中，一种是begin-end语句，通常用来标志顺序执行的语句；一种是 fork_join语句，通常用来标志并行执行的语句，在描述需要使用FPG实现的逻辑功能时，两种语句： 均可使用。
FPGA中的逻辑单元（Logic Element，LE）主要用于实现哪种功能： 逻辑运算。
FPGA与传统微处理器（如CPU）相比，主要的优势是什么： 可编程性和灵活性。
在FPGA设计中，使用哪种文件来描述硬件逻辑：HDL（硬件描述语言）文件。
FPGA编程后，其内部结构是如何连接的： 通过可配置的逻辑块和可编程互连。
哪个公司是FPGA技术的主要供应商之一： Intel。
FPGA中的查找表（LUT）用于实现什么：逻辑函数。
为了在FPGA上实现一个新的设计，工程师通常使用什么过程： 综合。
FPGA中的配置数据通常存储在哪里： FLASH。
FPGA的哪个特性使其非常适合用于并行处理任务：大量的逻辑单元。
FPGA上的程序是如何加载的：在开机时通过外部设备加载。
如下程序代码，200ns后，信号q1的值为8’d10。
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
module test;
reg [7:0] data;
reg clk;
initial
begin
clk = 0;
#10 data = 8’d10;
#20 data = 8’h15;
#40 data = 8’h25;
end
always #5 clk = ~clk;
reg [7:0] q1,q2,q3;
always @ (posedge clk)
begin
q2 = q1;
q1 = data;
q3 = q2;
end
endmodule
二、简答题
列举并解释Verilog HDL中常用的几种数据类型,如wire、reg、integer等。并说明它们在设计中的不同应用场景。
答：
①wire：线网型，通常用于连接模块之间的信号线，传递数据和控制信号，不存储状态，在组合逻辑中使用。
②reg：寄存器型，可以存储状态或数据，用于时序逻辑。
③Integer：32位带符号整数，通常用于表示计数器。
④parameter：通常用于定义常量。简述Verilog HDL设计的层次结构,并解释module、端口和实例化的作用。
答：自顶向下的设计，层次结构包括顶层模块、子模块和实例化模块三个层次；module用于定义模块，可以包含输入端口、输出端口、内部信号和功能实现；端口是模块与外部环境之间的接口，用于输入和输出数据。通过实例化子模块，并通过端口连接来构建整个设计，实现了设计的层次结构和模块化设计。什么是Verilog中的always块？请给出一个例子说明。
答：always块是一种用于描述在特定条件下执行的行为的结构。它可以在特定的事件或条件发生时触发，并且可以用于实现组合逻辑always @(*)和时序逻辑always @(posedge clk or posedge rst)。forever块和always块的区别是什么？
答：always块用于需要根据特定条件触发执行的情况，而forever块为无限循环执行的情况。Verilog 中的参数和宏的共同点和区别是什么？
答：共同：都可以定义常量。区别：作用域不同，参数是模块级别，宏是文件级别；参数一旦定义后就不能更改，宏可以在定义后被重新定义或取消定义；参数可以是任何数据类型，宏通常用于定义简单的文本替换。Verilog语法中举例表述任务与函数，并说明有何区别？
答：
任务：可以支持多种目的，能计算多个结果值，这些结果值只能通过被调用的任务的输出或总线端口输出。能够启动其他任务或函数。可以没有或有多个任何类型的变量。没有返回值。1
2
3
4
5
6
7task <任务名>；
<端口及数据类声明语句>
begin
<语句1>
end
endtask
例：neg_clocks(3)函数：通过返回一个值来响应输入信号的值，一般将函数作为表达式中的操作符，这个操作的结果值就是这个函数的返回值。不能启动任务。需要至少一个输入变量。有一个返回值。函数的仿真时间为零。函数的调用不能单独作为一条语句出现。函数定义结构中不允许出现任何的输出端口（output）和输入/输出端口（inout）。
1
2
3
4
5
6
7
8
9
10function<返回值类型或返回值宽度> <函数名>;
<输入端口说明>
<局部变量说明>
begin
<行为语句1； >
<行为语句2； >
…….
end
endfunction
例：out=getbyte(input1,number); assign net1=getbyte ( input1, 3 );列举在测试模块中常用的不可综合的命令和对应的功能。
答：
$display：功能：在仿真过程中输出消息到仿真器的控制台。
$monitor：功能：监视一个变量的值，并在该变量的值发生变化时输出消息到控制台。
$stop：功能：停止仿真过程。
$finish：功能：完成仿真过程，结束仿真。
$random：功能：生成一个随机数。
$time：功能：获取当前仿真时间。Testbench中的时间控制语句有哪些?它们在testbench中的主要作用是什么?请至少列举并解释3种时间控制语句的用法。
答：
# 指令在仿真过程中添加时间延迟。 #10; // 延时10个时间单位
@ 指令用于等待指定的事件发生。 @(posedge clk); // 等待时钟的上升沿
wait 指令用于等待条件满足或事件发生。 wait (rst_n == 0); // 等待复位信号为低电平如何在testbench中产生随机的输入测试向量?
答：使用系统函数 $random。什么是组合电路的不完全描述？
答：组合电路的不完全描述，通常来源于利用Verilog进行逻辑实现时没有给出选择分支的全部映射关系。设计者在代码描述中只给出了部分选择分支所对应的操作，但没有个给出完整的分支映射，在模块综合的时候，有可能生成设计者所不希望的电路结构。Verilog中如何避免组合逻辑电路的不完全描述？
答：包括覆盖所有可能的输入情况，使用完整的 case - default 语句，在 if-else 结构中考虑所有可能的情况，初始化输出信号，使用综合工具等。简要说明阻塞赋值和非阻塞赋值在写法上和原理上的不同。
答：阻塞赋值=，顺序执行，在该语句结束时立刻完成赋值操作，完成该赋值语句后才能执行下一句的操作，常用于描述组合逻辑电路。
非阻塞赋值<=，并行执行，块内的多条赋值语句在块结束时同时赋值，常用于描述时序逻辑电路。简述同步时序电路和异步时序电路的区别。
答：同步时序电路：同步时序电路各个触发器共用一个时钟信号，需要更新状态的触发器在时钟边沿同时翻转。
异步时序电路：异步时序电路各个触发器状态的变化不是同步发生的，每一个触发器都有可能有自己单独的触发时钟，异步电路状态的更新没有全局的共用时钟信号。有限状态机分为哪两类？这两类的有什么区别？
答：Moore摩尔型状态机（Moore Machine）和Mealy米勒型状态机（Mealy Machine）。
区别：Moore型状态机输出仅依赖于当前状态，不依赖输入信号；Mealy状态机的输出依赖于当前状态和当前输入信号。简叙三段式状态机的写法。
答：三个部分分别是：状态记忆、逻辑转移和逻辑输出。
状态记忆：储存当前的逻辑状态。
逻辑转移：负责状态机逻辑状态转移，是组合电路。其输入包含当前状态和外部输入信号。
逻辑输出：负责逻辑输出的电路部分，摩尔机仅仅与当前状态有关，米勒机与当前状态和输入信号都有关。简述FPGA与通用处理器和ASIC的区别。
答：FPGA：有高度的可编程性，通过硬件描述语言编写的逻辑设计进行配置，能够并行执行多个操作，开发周期较短，灵活性高，单位成本高，适合小批量生产。
通用处理器（GPP）：具有广泛适用性，编写软件程序来执行任务，开发环境较成熟，大多数指令是逐条的，适合顺序处理任务。
ASIC：具有专用性，可以根据需求定制化，不可重编程，高性能，低功耗，开发周期长，缺乏灵活性，单位成本低，适合大批量生产。请简述FPGA的基本工作原理和内部硬件架构。
答：基本工作原理：用户通过编程配置其内部的可编程逻辑资源，并根据输入信号的变化实时执行特定的功能。
内部硬件架构：可配置逻辑块（CLB），可编程互连网络，输入输出（IOB）模块，时钟管理单元，块存储器，数字延迟锁相环（DLL）。FPGA中的时钟分频器是用来做什么的？为什么在某些设计中需要分频时钟？
答：时钟分频器用于将输入时钟信号分频成较低频率的时钟信号。
目的：用于降低功耗、提高可靠性、优化性能、满足接口要求以及满足时序约束。简述FPGA实验中约束文件的作用。
答：约束文件（Constraints File），包含了对FPGA设计的各种约束条件，包括时序约束，引脚约束，时钟约束，物理约束，确保设计在FPGA上正确运行并满足性能要求，避免时序问题和布局布线问题，提高设计的稳定性和可靠性。FPGA设计流程包括哪些主要阶段?请简要说明每个阶段的作用。
答：需求分析：明确定义设计的功能需求、性能指标和约束条件。
架构设计：设计FPGA系统的整体架构和模块划分。
逻辑设计：使用硬件描述语言编写逻辑代码，实现系统功能。
综合与优化：将逻辑设计转换为适合FPGA实现的物理电路。
验证与仿真：进行功能验证和性能仿真。
调试与验证：对FPGA硬件原型进行实际测试和验证。
部署与生产：将设计部署到目标FPGA芯片并进行批量生产。简述在FPGA设计流程中，从HDL代码到最终实现经历的主要步骤。
答：包括HDL编写，综合布局布线，时序分析和优化，生成位流文，配置FPGA，验证和调试。解释什么是Verilog，并简述其在电子设计自动化中的作用。
答：Verilog HDL 是一种用于描述、设计、仿真、验证数字电子系统的硬件描述语言。
以HDL硬件描述语言为代表的自动化设计方法在进行集成电路逻辑仿真、功能验证和布局布线等方面极大地缓解了设计师的劳动强度，从而为高复杂度芯片设计提供了可能。描述在Verilog中，模块（module）的概念及其重要性。
答：模块（module）是一种用于组织和抽象硬件设计的基本单元。一个模块可以包含逻辑、寄存器、子模块以及其他组件，它们一起描述了一个完整的功能单元或电路部分。
重要性：模块化设计，可以实现层次化，提高了设计的可维护性和可扩展性，使得模块可以独立开发、测试和重用。解释Verilog中的连续赋值（continuous assignment）语句和其用途。
答：连续赋值是用逻辑值驱动线网，连续赋值语句assign：如，assign c = a & b，用于对wire型线网赋值。说明如何使用Verilog进行时序控制，包括使用always块和时钟信号的示例。
答：时序控制通常使用always块结合时钟信号来实现，用于描述在特定条件下执行的行为，如always @(posedge clk or posedge rst)，表示在时钟的上升沿或复位信号触发时执行相应的操作。什么是Verilog中的always块？请给出一个例子说明。
答：always块是一种用于描述在特定条件下执行的行为的结构。它可以在特定的事件或条件发生时触发，并且可以用于实现组合逻辑always @(*)和时序逻辑always @(posedge clk or posedge rst)。
三、代码题
设计一个Verilog模块，实现对输入信号的去抖动处理。模块应当在输入信号稳定一定时间后才将其视为有效信号。对于输入信号IN及时钟信号 clk，输入信号为机械按键输入，抖动时间5ms到10ms，时钟频率为50MHz，要求输出1位去抖信号OUT。
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27module debounce (
input wire clk, // 时钟信号
input wire IN, // 输入信号
output reg OUT // 去抖信号
);
parameter DEBOUNCE_TIME = 500000; // 抖动时间（10ms的时钟周期数）
reg [31:0] debounce_counter; // 去抖计数器
always @(posedge clk) begin
// 如果输入信号发生变化
if (IN != OUT) begin
debounce_counter <= debounce_counter + 1;
// 如果去抖计数器计数达到设定的抖动时间
if (debounce_counter >= DEBOUNCE_TIME) begin
// 将输入信号的值赋给去抖信号
OUT <= IN;
// 复位去抖计数器
debounce_counter <= 0;
end
end else begin
// 如果输入信号保持稳定，复位去抖计数器
debounce_counter <= 0;
end
end

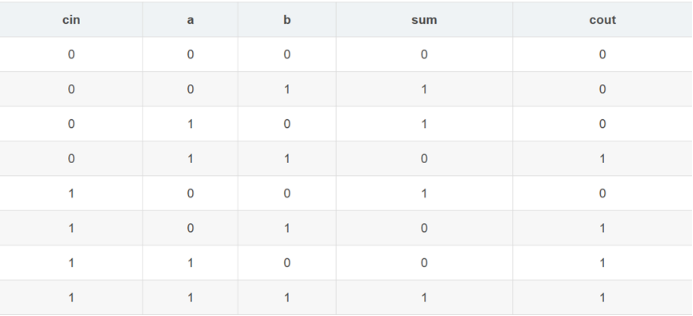

endmodule输入复位高有效信号sys_rst、时钟信号sys_clk、进位输入信号cin、两个一位的加数a、b，输出一位的和sum以及进位输出信号cout。给出各信号的真值表：
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24module one_bit_adder_with_reset (
input wire sys_rst, // 复位信号（高有效）
input wire sys_clk, // 时钟信号
input wire cin, // 进位输入信号
input wire a, // 第一个加数
input wire b, // 第二个加数
output reg sum, // 和
output reg cout // 进位输出信号
);
// 在时钟上升沿处检测复位信号
always @(posedge sys_clk or posedge sys_rst) begin
if (sys_rst) begin
// 在复位信号为高时，重置sum和cout
sum <= 1'b0;
cout <= 1'b0;
end else begin
// 正常工作状态，计算和与进位
sum <= a ^ b ^ cin;
cout <= (a & b) | (b & cin) | (cin & a);
end
end
endmodule输入复位高有效信号sys_rst、时钟信号sys_clk、进位输入信号cin、两个两位的加数a、b，输出两位的和sum以及进位输出信号cout。要求例化两个一位加法器来实现多位加法器的功能。
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38module two_bit_adder_with_reset (
input wire sys_rst, // 复位信号（高有效）
input wire sys_clk, // 时钟信号
input wire cin, // 进位输入信号
input wire [1:0] a, // 第一个两位加数
input wire [1:0] b, // 第二个两位加数
output reg [1:0] sum, // 两位的和
output wire cout // 进位输出信号
);
wire c1; // 第一位的进位
wire c2; // 第二位的进位
// 实例化两个一位加法器
one_bit_adder_with_reset adder0(
.sys_rst(sys_rst),
.sys_clk(sys_clk),
.cin(cin),
.a(a[0]),
.b(b[0]),
.sum(sum[0]),
.cout(c1)
);
one_bit_adder_with_reset adder1(
.sys_rst(sys_rst),
.sys_clk(sys_clk),
.cin(c1),
.a(a[1]),
.b(b[1]),
.sum(sum[1]),
.cout(c2)
);
// 进位输出为最高位的进位
assign cout = c2;

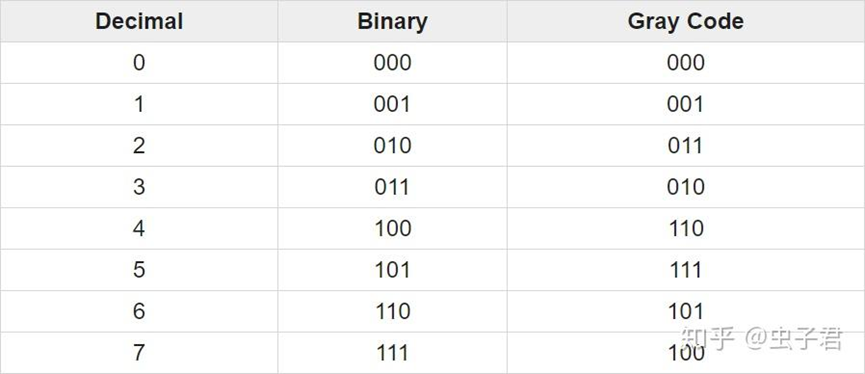

endmodule实现一个模块，将3位二进制数a转换为对应的3位格雷码b。格雷码与二进制码转换表如下：
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15module binary_to_gray (
input [2:0] a, // 3位二进制数输入
output reg [2:0] b // 3位格雷码输出
);
// 格雷码的最高位等于二进制的最高位
assign b[2] = a[2];
// 其余位的计算
always @(*) begin
b[1] = a[2] ^ a[1];
b[0] = a[1] ^ a[0];
end
endmodule比较两个4位二进制数，并输出三个标志：等于c1、大于c2、小于c3。输入信号a，b为4位有符号二进制数，输出高电平有效。
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25module binary_comparator (
input [3:0] a, // 第一个4位有符号二进制数
input [3:0] b, // 第二个4位有符号二进制数
output reg c1, // 等于标志
output reg c2, // 大于标志
output reg c3 // 小于标志
);
always @(*) begin
if (a == b) begin
c1 = 1'b1; // 等于标志
c2 = 1'b0; // 大于标志
c3 = 1'b0; // 小于标志
end else if (a > b) begin
c1 = 1'b0;
c2 = 1'b1;
c3 = 1'b0;
end else begin
c1 = 1'b0;
c2 = 1'b0;
c3 = 1'b1;
end
end
endmodule生成一个伪随机二进制序列，序列每个时钟周期更新一次。输入时钟为clk，输出信号为8位二进制序列out。
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23module lfsr_generator (
input wire clk, // 时钟信号
output reg [7:0] out // 8位二进制序列输出
);
reg [7:0] lfsr_reg; // LFSR 寄存器
always @(posedge clk) begin
// 计算下一个 LFSR 的值
lfsr_reg[0] <= lfsr_reg[7] ^ lfsr_reg[3];
lfsr_reg[1] <= lfsr_reg[0];
lfsr_reg[2] <= lfsr_reg[1];
lfsr_reg[3] <= lfsr_reg[2];
lfsr_reg[4] <= lfsr_reg[3];
lfsr_reg[5] <= lfsr_reg[4];
lfsr_reg[6] <= lfsr_reg[5];
lfsr_reg[7] <= lfsr_reg[6];
// 输出当前 LFSR 的值
out <= lfsr_reg;
end
endmodule实现一个8位串行输入、并行输出的移位寄存器。输入时钟clk，每一时钟周期读取一次输入信号IN的值，将其置于八位输出信号out的最低位，前一时钟周期输出信号0到6位作为输出信号的高7位。
1 | module shift_register ( |
创建一个Verilog模块，实现4选1多路选择器（MUX）。输入包括四个数据输入信号a、b、c、d，两个选择信号s0、s1和一个输出信号y。具体真值表如下：
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21module mux_4to1 (
input wire s0, // 选择信号 s0
input wire s1, // 选择信号 s1
input wire [3:0] a, // 数据输入信号 a
input wire [3:0] b, // 数据输入信号 b
input wire [3:0] c, // 数据输入信号 c
input wire [3:0] d, // 数据输入信号 d
output reg [3:0] y // 输出信号 y
);
always @(*) begin
case({s1, s0})
2'b00: y = a; // s1=0, s0=0
2'b01: y = b; // s1=0, s0=1
2'b10: y = c; // s1=1, s0=0
2'b11: y = d; // s1=1, s0=1
default: y = 4'bxxxx; // 默认情况，输出未定义
endcase
end

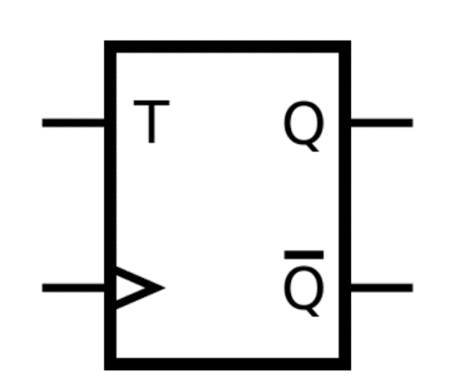

endmodule设计一个具有同步复位功能的T触发器。确保复位信号rst为高时，输出Q被置为0。当时钟上升沿时，如果T和Q不相同时，其输出值Q会是1。输入端T为1的时候，输出端的状态Q发生反转；输入端T为0的时候，输出端的状态Q保持不变（注：本题题目显然是有问题的，但是懒得探寻哪个Q是哪个Q了）：
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20module t_flip_flop_with_reset (
input wire clk, // 时钟信号
input wire rst, // 复位信号（高电平有效）
input wire T, // T触发器输入信号
output reg Q // Q输出信号
);
// 同步复位逻辑
always @(posedge clk or posedge rst) begin
if (rst) begin
Q <= 1'b0; // 复位时输出Q置为0
end else begin
// T触发器逻辑
if (T != Q) begin
Q <= ~Q; // T和Q不相同时，输出值Q反转
end
end
end
endmodule设计一个4位二进制上升沿触发计数器，具有异步清零功能，即在复位信号置0时，无论时钟信号为何值，输出都将清零。确保计数器在达到最大值后能够循环计数。
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19module counter (
input wire clk, // 时钟信号
input wire rst, // 异步清零信号
output reg [3:0] count // 计数器输出
);
always @(posedge clk or negedge rst) begin
if (!rst) begin
count <= 4'b0000; // 清零
end else begin
if (count == 4'b1111) begin
count <= 4'b0000; // 计数达到最大值后清零
end else begin
count <= count + 1; // 正常计数
end
end
end
endmodule创建一个Verilog模块，将输入时钟信号clk_0进行四倍分频，输出较低频率的时钟信号clk_1，即clk_1输出频率应为输入时钟频率的四分之一。
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16module clock_divider (
input wire clk_0, // 输入时钟信号
output reg clk_1 // 输出时钟信号
);
reg [1:0] count; // 计数器
always @(posedge clk_0) begin
count <= count + 1; // 每个时钟周期计数器加一
if (count == 2'b11) begin
count <= 2'b00; // 计数到3时归零
clk_1 <= ~clk_1; // 输出时钟信号翻转
end
end
endmodule编写一个模块，将4位二进制输入x转换为驱动7段LED显示的信号，输出信号为高电平时，对应数码管亮起。输入信号记作x，输出信号led[0]到led[6]分别对应数码管a到g段。
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22module binary_to_7seg(
input [3:0] x,
output reg [6:0] led
);
always @(*) begin
case (x)
4'b0000: led = 7'b0111111; // 数字0
4'b0001: led = 7'b0000110; // 数字1
4'b0010: led = 7'b1011011; // 数字2
4'b0011: led = 7'b1001111; // 数字3
4'b0100: led = 7'b1100110; // 数字4
4'b0101: led = 7'b1101101; // 数字5
4'b0110: led = 7'b1111101; // 数字6
4'b0111: led = 7'b0000111; // 数字7
4'b1000: led = 7'b1111111; // 数字8
4'b1001: led = 7'b1101111; // 数字9
default: led = 7'b0000000; // 显示空白
endcase
end
endmodule设计一个简单的4位ALU，支持至少四种操作：加法、减法、按位与、按位或。ALU应包括操作2位选择输入sel、两个4位操作数a、b输入和一个输出c。选择输入不同时进行不同运算操作即可，选择输入与运算操作的对应规则不做要求。默认a大于b。
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18module alu(
input [1:0] sel,
input [3:0] a,
input [3:0] b,
output reg [3:0] c
);
always @(*) begin
case (sel)
2'b00: c = a + b; // 加法
2'b01: c = a - b; // 减法
2'b10: c = a & b; // 按位与
2'b11: c = a | b; // 按位或
default: c = 4'b0000; // 默认情况
endcase
end
endmodule已知模块my_module()中，有八位输入信号in[7:0]，复位信号rst，以及八位输出信号out[7:0]。请编写对应的testbench文件，要求：输入信号每100ns变化一次，循环遍历所有输入情况；复位信号在仿真开始后500ns到600ns之间为高电平，其余时间为低电平。
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37// 设置时间刻度
module testbench;
// 定义测试信号
reg [7:0] in;
reg rst;
wire [7:0] out;
// 实例化被测试的模块
my_module dut(
.in(in),
.rst(rst),
.out(out)
);
// 定义仿真时钟
initial begin
// 初始化输入
in = 8'b00000000;
rst = 0;
// 仿真开始后的处理
#500 rst = 1; // 将复位信号设置为高电平
#100 rst = 0; // 恢复为低电平
// 循环遍历所有输入情况
repeat (256) begin
// 在每个输入情况下仿真100ns
#100 in = in + 1;
end
// 结束仿真
$finish;
end
endmodule已知模块my_module_1()与my_module_2()。对于my_module_1()，有输入信号clk与输出信号clk_0，其作用是将输入的时钟变频为所需频率的时钟；对于my_module_2()，有输入信号clk，复位信号rst（高电平有效），以及八位输出信号out[7:0]。请编写对应的testbench文件，要求：系统时钟频率为50MHz；观察在经过my_module_1()处理前后的时钟控制下的两out信号之和（记作tb_out[7:0]）。
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46// 设置时间刻度
module testbench;
// 定义测试信号
reg clk;
reg rst;
wire [7:0] out_1, out_2;
wire [7:0] tb_out;
// 实例化被测试的模块
my_module_1 dut1(
.clk(clk),
.clk_0(clk_0)
);
my_module_2 dut2(
.clk(clk), // 使用经过变频前的时钟信号
.rst(rst),
.out(out_1)
);
my_module_2 dut3(
.clk(clk_0), // 使用经过变频后的时钟信号
.rst(rst),
.out(out_2)
);
// 初始化时钟
initial begin
clk = 0;
rst = 1; // 复位信号处于高电平状态
#100; // 等待一段时间
rst = 0; // 复位信号拉低，开始正常工作
end
// 生成时钟
always begin
#10 clk = ~clk; // 每10个时间单位翻转一次时钟
end
// 将两个输出信号相加
assign tb_out = out_1 + out_2;
// 结束仿真

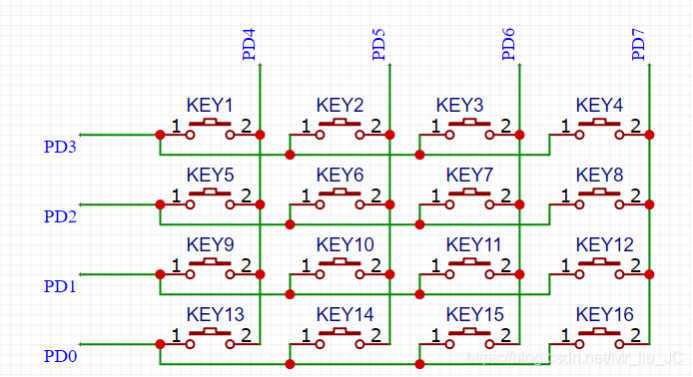

endmodule有如下图所示的矩阵键盘，请填补程序中的空缺，使得key1按下时输出led[0]为高电平，key2按下时输出led[1]为高电平，以此类推。
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43module keyboard(
input clk,
input rst_n,
input [3:0]PD3_0,
output reg [7:4]PD7_4,
output reg [15:0]led
);
always@(posedge clk or posedge rst_n)begin
if(rst_n)PD7_4 <= 4'b0001;
else PD7_4[7:4] <= {PD7_4[6:4],PD7_4[7]};
end
//作答时请从此处开始
always@(posedge clk)begin
case({PD7_4[7:4],PD3_0[3:0]})
//以下为补充代码
8'b0001_1000:led <= 16'b0000_0000_0000_0001;
8'b0010_1000:led <= 16'b0000_0000_0000_0010;
8'b0100_1000:led <= 16'b0000_0000_0000_0100;
8'b1000_1000:led <= 16'b0000_0000_0000_1000;
8'b0001_0100:led <= 16'b0000_0000_0001_0000;
8'b0010_0100:led <= 16'b0000_0000_0010_0000;
8'b0100_0100:led <= 16'b0000_0000_0100_0000;
8'b1000_0100:led <= 16'b0000_0000_1000_0000;
8'b0001_0010:led <= 16'b0000_0001_0000_0000;
8'b0010_0010:led <= 16'b0000_0010_0000_0000;
8'b0100_0010:led <= 16'b0000_0100_0000_0000;
8'b1000_0010:led <= 16'b0000_1000_0000_0000;
8'b0001_0001:led <= 16'b0001_0000_0000_0000;
8'b0010_0001:led <= 16'b0010_0000_0000_0000;
8'b0100_0001:led <= 16'b0100_0000_0000_0000;
8'b1000_0001:led <= 16'b1000_0000_0000_0000;
//以上为补充代码
default :led <= 16'b0000_0000_0000_0000;
endcase
end
//作答时请在此处结束
endmodule请补充代码中缺失的部分，用于声控灯的控制。当有声音时，输入信号sound为高电平，否则为低电平，输入clk为50kHz时钟，输入rst为异步复位信号，高电平有效；输出信号为led，高电平时表示灯泡亮起。要求：系统初始状态灯泡不亮，直到接收到声音，灯泡亮起，持续3s；灯泡亮起时，若接收到声音，不会改变灯泡剩余点亮时间。
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53module sound_led(
input sound,
input clk,
input rst,
output reg led
);
reg [3:0] state;
reg flag_3s;
reg [31:0]cnt;
parameter IDLE = 3'd0,
START = 3'd1;
parameter CLK_FRE = 50_000;
always@(posedge clk or posedge rst)begin
if(rst)begin
state <= IDLE;
end
else begin
case (state)
IDLE :if(sound)state <= START;
START :if(flag_3s)state <= IDLE;
default : state <= IDLE;
endcase
end
end
always @(posedge clk)begin
case (state)
IDLE :begin
cnt <= CLK_FRE*3;
led <= 0;
flag_3s <= 0;
end
START :begin
// 以下为补充代码
cnt=cnt-1;
led <= 1;
if(~cnt)flag_3s <= 1;
// 以上为补充代码
end
default:begin
cnt <= CLK_FRE*3;
led <= 0;
flag_3s <= 0;
end
endcase
end
endmodule请为上题中的声控灯控制器编写相应的testbench文件，要求测试声控灯控制器的所有功能。
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
module sound_led_tb;
// 定义测试信号
reg sound;
reg clk;
reg rst;
wire led;
// 实例化被测试的模块
sound_led dut (
.sound(sound),
.clk(clk),
.rst(rst),
.led(led)
);
// 时钟发生器
always begin
#10 clk = ~clk; // 50kHz的时钟
end
// 产生声音信号
initial begin
// 正常持续3s亮起功能
sound = 0;
#100; // 等待一段时间
sound = 1; // 使声音信号为高电平
#200; // 持续一段时间
sound = 0; // 关闭声音信号
#4000000000; // 等待足够长的时间，确保灯泡亮起3秒以上
// 在持续时间内声音信号高电平持续时间不重复计算
sound = 1; // 使声音信号为高电平
#200; // 持续一段时间
sound = 0; // 关闭声音信号
#1000000000; // 延时1s
sound = 1; // 使声音信号为高电平
#200; // 持续一段时间
sound = 0; // 关闭声音信号
$finish; // 结束仿真
end
// 复位控制
initial begin
rst = 1;
#100; // 持续一段时间
rst = 0; // 撤销复位
end
endmodule
